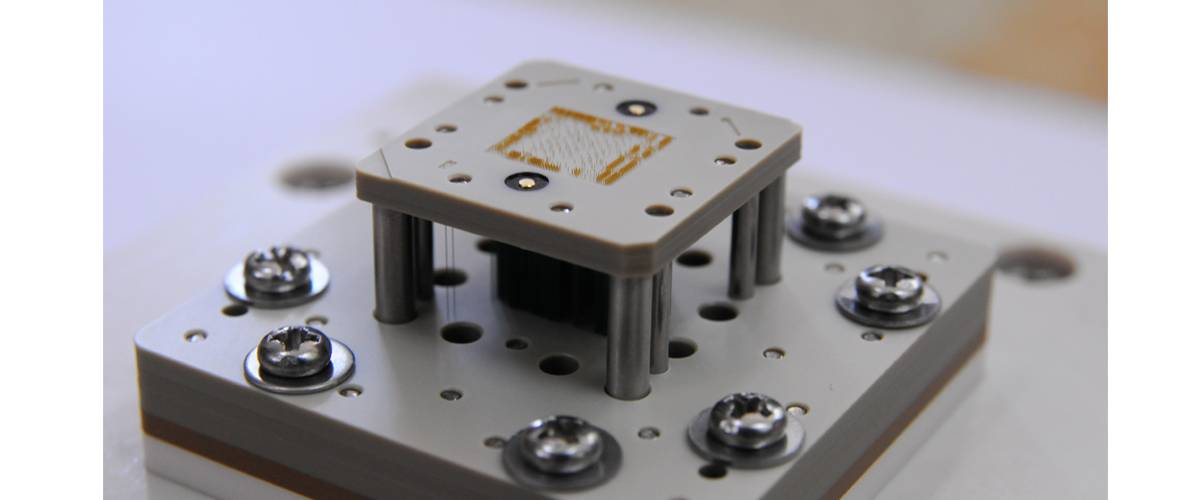

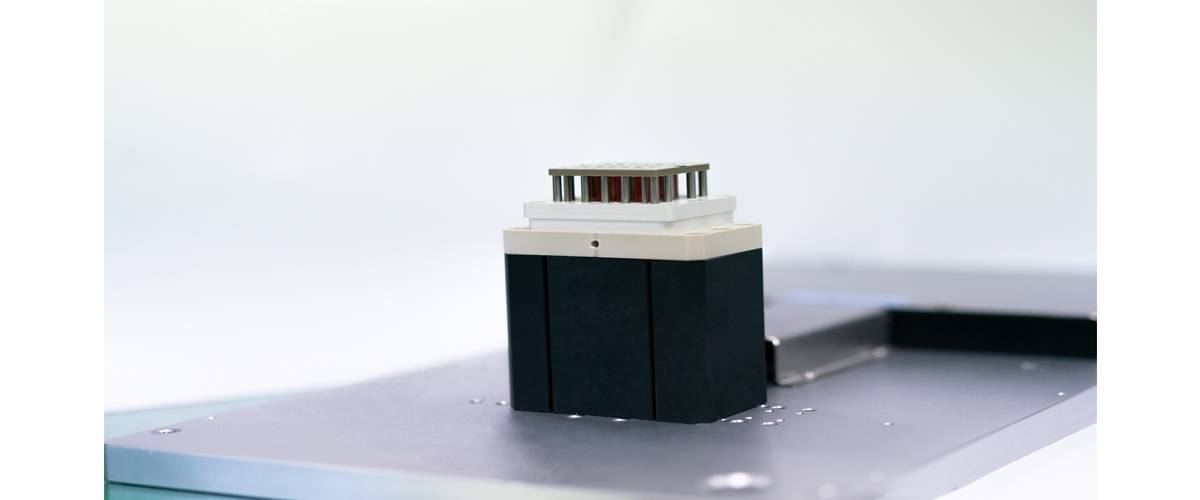

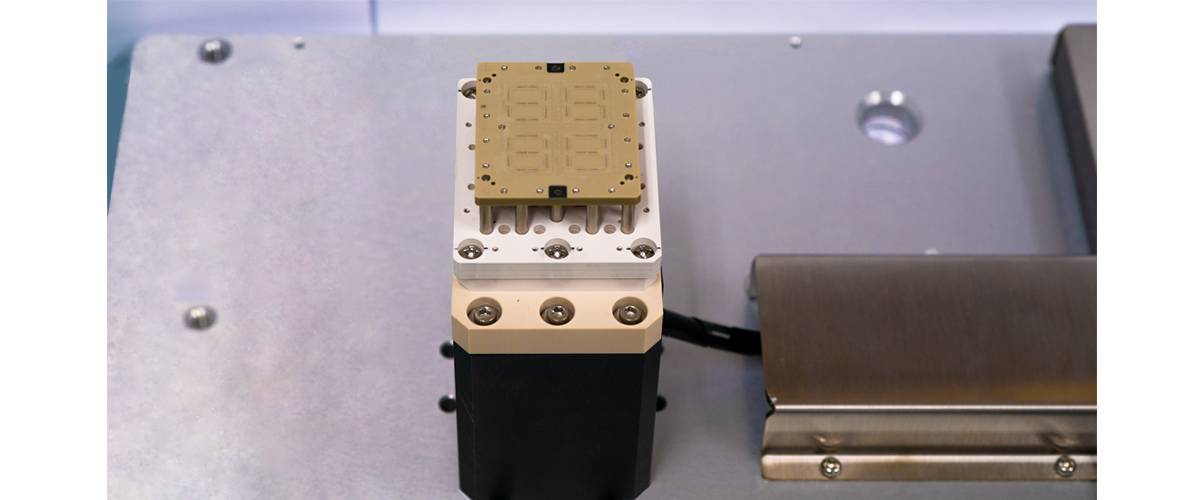

PCB test jig/fixture

반도체 Chip이 실장되는 Substrate PCB와 Film PCB의 양품 선별을 할 수 있도록 Test 지원하는 Jig입니다 .

PCB Test Jig 및 Fixture는 Wafer를 Test하는 Vertical Probe card의 기술을 응용하여 설계/제조되며 다양한 Packaging PCB Test에 적용할 수 있는 세분화된 제품 기술을 보유하고 있습니다.

2018년 국내 최초 Wire Vertical Probe 4단자 전기 검사 Jig 기술 개발
2019년 세계 최초 MEMS Vertical Probe 기술을 적용한 90㎛ pitch 4단자 전기 검사 Jig 기술 개발
previous arrow
next arrow
previous arrownext arrow
Slider
Application Substrate PCB Film PCB for DDIC COF Package
Probe type MEMS Probe type Wire Probe type Wire Probe type
Probe tip type Flat,
Point and Customize		 RR : C-BUMP
FR : R-BUMP
NR : ETS (Embedded Trace Substrate)
NF : P-Pad		 RR : Sn Pad Test
Min. probe pitch 90㎛,
2wire,
Full 4wire test		 130㎛,
Varies by product specification
2wire, 4wire test		 82㎛,
Only O/S test (using the sensor block)
Max. parallelism 4pcs 1-256pcs 1-4pcs
Jig structure Top / Bottom Pin block test Top / Bottom Pin block test Top : Sensor test
Bottom : Pin block test
